Mục đích sản phẩm
Với việc bình thường hóa phòng ngừa và kiểm soát dịch bệnh, các vòng xét nghiệm và sàng lọc axit nucleic cường độ cao quy mô lớn đã làm cạn kiệt nhân viên chiết xuất axit nucleic. Trong trường hợp này, đó là một xu hướng không thể tránh khỏi để sản xuất một thiết bị tự động để thay thế công việc thủ công, để có được kết quả thử nghiệm axit nucleic sau khi một ống được cho ăn. Nhắm mục tiêu tại thử nghiệm axit nucleic quy mô lớn và không có các bước chiết xuất phức tạp, YOCON Xử lý mẫu tự động và máy trạm chiết axit nucleic có thể hoàn thành việc phân phối tự động, xử lý và chiết xuất các mẫu axit nucleic virus trong vòng 20 phút, giảm đáng kể nhân lực.
Tính năng sản phẩm
1 kết quả xét nghiệm axit nucleic thu được sau khi cho ăn ống
2 không được giám sát
3 Biosafe
Sáu bằng sáng chế sản phẩm, 4 bản quyền phần mềm, với quyền sở hữu trí tuệ độc lập cốt lõi
Thông số kỹ thuật sản phẩm

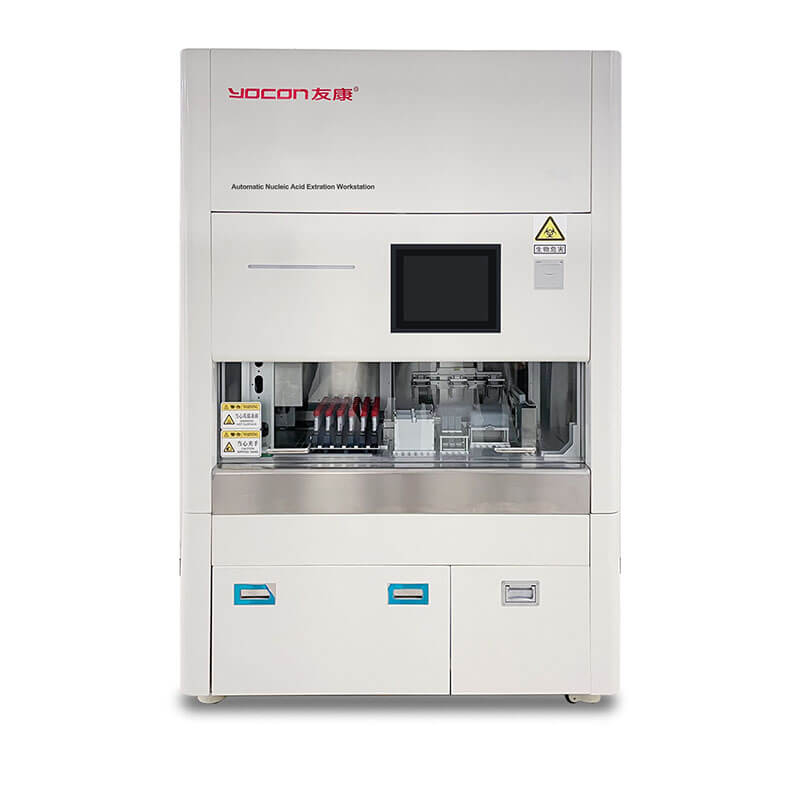

| Xử lý mẫu tự động và máy trạm chiết axit nucleic | ||
Mục | Chức năng | Thông số kỹ thuật |
Xử lý mẫu | Hình thức tải và dỡ mẫu | Đặt ống lấy mẫu vào giá mẫu kéo và đẩy để tải hoặc kéo để dỡ mẫu. |
Số lượng ống có thể được giới hạn đồng thời | Tám kênh có sẵn, cho phép 8 ống lấy mẫu được giới hạn đồng thời. | |
Hình thức đóng nắp ống | Giới hạn tại chỗ: Để lại phần trên của ống lấy mẫu sau khi gắn tại chỗ để ăn ống; Thực hiện siết chặt tại chỗ sau khi ống để ngăn ngừa ô nhiễm chéo. | |
Hình thức ghi dữ liệu mẫu | Mã vạch trên mẫu được quét bằng máy quét quang điện, được hoàn thành đồng bộ với tải. | |
Kiểm tra vị trí của giá mẫu | Nó được thiết kế để ngăn chặn sự cố giới hạn do chèn không đầy đủ tại chỗ. | |
Định vị mô -đun xoáy | Định vị tự động và khóa được thực hiện sau khi dao động xoáy để ngăn chặn việc lắc giá mẫu. | |
Hình thức giải phóng mẫu virus | Dao động xoáy tại chỗ được thực hiện với tần suất và thời gian điều chỉnh. | |
Tính linh hoạt và tốc độ chiết xuất axit nucleic | Thời gian chiết axit nucleic ở chế độ nhanh | 48 mẫu/20 phút (sẽ được sử dụng với YOCON ống lấy mẫu bất hoạt và thuốc thử chiết ba bước) |
Thời gian chiết axit nucleic ở chế độ tiêu chuẩn | 48 mẫu/40 phút (sẽ được sử dụng với YOCON Ống lấy mẫu không hoạt động, ống lấy mẫu và thuốc thử chiết của các công ty khác) | |
Số lượng mẫu tối đa được xử lý trong một chu kỳ | 48 phần ăn | |
Số lượng mẫu tối thiểu được xử lý trong một chu kỳ | 48 phần ăn | |
Các bước trích xuất có thể chỉnh sửa | Chỉnh sửa chương trình có thể chạy một trong các bước riêng biệt, chẳng hạn như làm sạch. | |
Thiết kế chống lỗi ở chế độ không được giám sát | Thiết kế thất bại chống nắp | Một cảm biến vị trí có sẵn, cảm nhận được nếu giá đỡ mẫu đẩy được đặt tại chỗ để ngăn chặn lỗi giới hạn theo dõi. |
Thiết kế va chạm chống Pipette | Một cảm biến màu có sẵn, có thể cảm nhận được nếu nắp thực sự được nới lỏng và loại bỏ để ngăn ngừa mất thiết bị do va chạm với pipet. | |
Thiết kế lỗi cài đặt đầu ống dẫn đầu | Một cảm biến đầu có sẵn, cảm giác nếu đầu pipet được cài đặt chính xác để ngăn không chạy được. | |
Thiết kế thất bại cảm hứng chống lỏng | Một cảm biến áp suất không khí có sẵn, cảm giác nếu nó tiếp xúc với chất lỏng để ngăn chặn cảm hứng của bong bóng không khí. | |
Lỗi lỗi | Lỗi, nếu có, sẽ được hiển thị trên màn hình và chỉ báo thiết bị sẽ nhấp nháy với tiếng báo động BEEP. | |
Đường ống | Số lượng các mẫu pipet đồng thời | 8 kênh có sẵn, cho phép chuyển đồng thời 8 mẫu. |
Khoảng cách đường ống có thể điều chỉnh? | Nó có thể được điều chỉnh một cách thông minh, động và tự động với các khoảng cách ống khác nhau trong quá trình di chuyển. | |
Phạm vi khối lượng mẫu được pipet trên mỗi kênh | 20ul ~ 1000ul | |
Độ chính xác của đường ống | 20ul ， 1,5%； 100ul ， 0,5% | |
Chiết xuất axit nucleic | Phương pháp chiết axit nucleic | Bằng phương pháp hạt từ tính |
Mô -đun gia nhiệt khai thác axit nucleic | Có sẵn, nhiệt độ phòng - 100. | |
Giá đỡ thanh từ tính | Phương pháp từ tính hút cho phép thời gian chiết ngắn và hiệu quả cao. | |
Dao động hỗn hợp | Biên độ và tần số dao động có thể được điều chỉnh theo thể tích của chất lỏng, để đảm bảo hiệu ứng trộn và ngăn chặn tràn. | |
Mô -đun an toàn nhiệt độ | Cả cảm biến nhiệt độ và công tắc bảo vệ nhiệt độ đều có sẵn để đảm bảo an toàn cho thiết bị và nhân sự. | |
Phạm vi kiểm soát nhiệt độ của mô -đun sưởi ấm axit nucleic | ± 0,5 | |
Chuyển axit nucleic | Chế độ chuyển axit nucleic | Chuyển sang một tấm 48 giếng, hoặc sang một tấm 96 giếng hoặc sang ống PCR 8 plex. |
Đảm bảo an toàn sinh học | Môi trường làm việc áp lực tiêu cực trong toàn bộ máy trạm | Tương đương với tủ an toàn sinh học cấp B2 |
Hệ thống chống nhỏ | Mô-đun chống nhỏ giọt di chuyển bên dưới pipet trong thời gian thực, để ngăn ngừa ô nhiễm các mẫu khác bằng các đầu chất lỏng hoặc chất lỏng trong trường hợp cực đoan. | |
Khử trùng và khử trùng môi trường hoạt động | Đèn UV hiệu quả | |
Các vấn đề lắp đặt tủ an toàn bổ sung | ||
Niêm phong nhiệt của chất thải | Niêm phong nhiệt của chất thải | Các đầu pipet đã sử dụng được ném trực tiếp vào túi chất thải y tế để xử lý trước khi niêm phong nhiệt. |
Hỗ trợ thuốc thử | Ống lấy mẫu virus | Đa tùy chọn. YOCON Các ống lấy mẫu bất hoạt, YOCON Các ống lấy mẫu không bị bất hoạt hoặc các ống khác được cho phép. |
Thuốc thử chiết axit nucleic | Đa tùy chọn. YOCON Thuốc thử trích xuất ba bước hoặc YOCON Thuốc thử trích xuất năm bước hoặc các loại khác được cho phép. | |
Hỗ trợ hàng tiêu dùng | Mẹo pipet | Mẹo pipet tiêu chuẩn, 1.000 UL và 50 UL. |
Tấm giếng sâu | Tiêu chuẩn | |
Tấm PCR 96 giếng hoặc 48 giếng | Tiêu chuẩn | |
Kiểm soát thiết bị | Chế độ kỹ thuật | Máy tính hiệu suất cao để kiểm soát công nghiệp |
Chương trình hỗ trợ | Phần mềm máy tính trên | |
Chế độ điều khiển | Màn hình cảm ứng | |
Trưng bày | Hiển thị 12.1 ' | |
Nghị quyết | 1024 × 768 | |
Chế độ giao diện | Xuất dữ liệu, kết nối với hệ thống LIS và điều khiển từ xa được hỗ trợ. | |
Tham số chung | Nhiệt độ làm việc | 10 ~ 30 |
Độ ẩm làm việc | <80%, không áp dụng | |
Dimensions | 1.600 mm (W) × 880 mm (d) × 1.950 mm (h) | |
Thiết kế chuyển thiết bị dễ dàng | Thiết bị thấp hơn khung cửa thông thường về chiều cao và chiều rộng, và được trang bị bánh xe chịu tải để dễ dàng chuyển. | |
Điện áp và năng lượng | 220V ， 50Hz ， 1600W | |
Cân nặng | 490kg | |
Ưu điểm sản phẩm
1. Tải ống
Các ống lấy mẫu virus có thể được tải trực tiếp mà không cần phân phối trước thủ công để thu được kết quả xét nghiệm axit nucleic để thực hiện tự động hóa không được giám sát.
2. Truy xuất mẫu mẫu
Mã vạch trên mẫu được tải tự động được quét, được hoàn thành đồng bộ với tải. Truy xuất nguồn gốc đầy đủ và ghi dữ liệu trong bộ nhớ được phép đảm bảo rằng các mẫu có thể truy nguyên.
3 Dao động tự động
Chương trình dao động xoáy tại chỗ được bắt đầu sau khi tải với tần suất và thời gian điều chỉnh để giải phóng hoàn toàn mẫu và cải thiện tốc độ phát hiện. Nó cho phép định vị và khóa tự động sau khi dao động để ngăn chặn quá trình chiết theo dõi do dịch chuyển ống lấy mẫu.
4 、 Khoảng cách đường ống có thể điều chỉnh
Với các thuốc thử và vật tư tiêu thụ đa tùy chọn, khoảng cách ống có thể được điều chỉnh tự động theo khoảng cách ống lấy mẫu. YOCON đầu tư cao hơn đảm bảo chi phí sử dụng thấp hơn của khách hàng.
5 、 Giới hạn tám kênh
Cánh tay đóng nắp tự động ban đầu cho phép nới lỏng đồng thời hoặc thắt chặt 8 nắp ống lấy mẫu. Số lượng kênh không thể hiện hiệu quả của việc xử lý mẫu, nhưng số lượng mẫu được xử lý cùng một lúc có thể thực sự phản ánh hiệu quả.
6 、 Ô nhiễm kháng Aerosol
YOCON ống dẫn khí ban đầu chống lại ô nhiễm chống Aerosol có thể ngăn ngừa hiệu quả 'dương tính giả ' gây ra bởi ô nhiễm hệ thống.
7 Cảnh báo sớm thông minh
Một loạt các cảm biến tích hợp có sẵn, sẽ kích hoạt các chương trình báo động có thể nghe được và có thể nhìn thấy và thông báo cho các hiệu chỉnh trong trường hợp cảm ứng sai trong hoạt động, dịch chuyển hàng tiêu dùng hoặc cảm hứng của các bong bóng không khí do nhầm lẫn trong quá trình cảm hứng của thuốc thử.
8 Hệ thống phân phối tự động
Các thuốc thử được tự động phân phối cho các đĩa giếng sâu và axit nucleic được tự động phân phối thành các tấm 96 giếng khi kết thúc chiết, mà không cần ống dẫn thủ công trong suốt quá trình.
9 、 Thuốc thử và vật tư tiêu thụ đa tùy chọn
Nó phù hợp cho tất cả các ống lấy mẫu cơ sở hình bát giác và thuốc thử chiết axit nucleic hạt từ tính có sẵn trên thị trường để cung cấp trải nghiệm vận hành tự do hơn.
10. Điều khiển màn hình cảm ứng
Hệ thống điều khiển nâng cao của bảng chính với màn hình như một mô -đun điều khiển tự động, cho phép xem quá trình chiết và chạm vào màn hình điều khiển chính xác bất cứ lúc nào.
